PT2025 智能鏡觸摸開關芯片

簡介：單觸摸按鍵，單色（一路PWM輸出）三色（兩路PWM輸出）可以用同一個程序，同一個PCB板。在單色的基礎上，貼片時增加一個AO3400 MOS管和相應電阻可以轉換到三色模式。

關鍵詞:品騰觸摸IC,觸摸芯片,PT2025,智能鏡觸摸開關芯片

在線咨詢

全國熱線

181-2453-2315

產品簡介 / Introduction

一、功能說明
PT2025是一款單鍵電容式觸摸控制ASIC,支持單通道觸摸輸入和單路/雙路PWM輸出,可引腳配置 4 種模式。
主要應用于觸摸衛浴鏡開關盒,具有介質自適應、抗干擾能力強、工作電壓范圍寬、燈光無頻閃、外圍器件少的突出優勢。

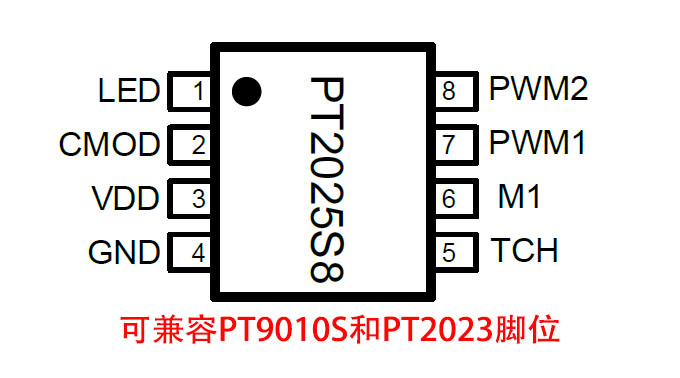

(可兼容PT2023S8和PT9010S腳位)

芯片型號	PT2025S8	封裝	SOP8
供電：	適配器	觸摸通道：	1路(5腳)
觸摸介質：	3MM背光+5MM 鏡子	主負載：	12V/24V
模式支持：	單路兩種模式,雙路兩種模式	PWM：	2路(7,8腳)
優 點：	自適應鏡子厚度,單路單色,雙路三色通用

二、模式說明

模式	說明	PWM	模式腳M1
模式1：	雙路三色	PWM1,PWM2	M1懸空
模式2：	雙路三色PWM減半	PWM1,PWM2	M1接地
模式3：	單路單色	PWM1	M1懸空
模式4：	單路單色緩沖開關燈	PWM1	M1接地
